سیستم کنترل نور MASTER

هر مدار فرمان MASTER دارای دو کانکتور خروجی است.

یک کانکتور مربوط به محل اتصال به لامپ است و کانکتور دیگر جهت اتصال به مدار SLAVE است، تا در مواقعی که سطح توان مدار فرمان MASTER جوابگو نیست از مدار فرمان SLAVE  استفاده کنیم.

مشخصات  فنی سیستم MASTER
کاربریکنترل نورپردازی
موقعیت  نصبتابلوی برق , فضاهای مجاور چراغ (وصل شده به این سیستم)
درجه حفاظتی IP33 یا  IP65 (به سفارش مشتری یا تعریف پروژه)

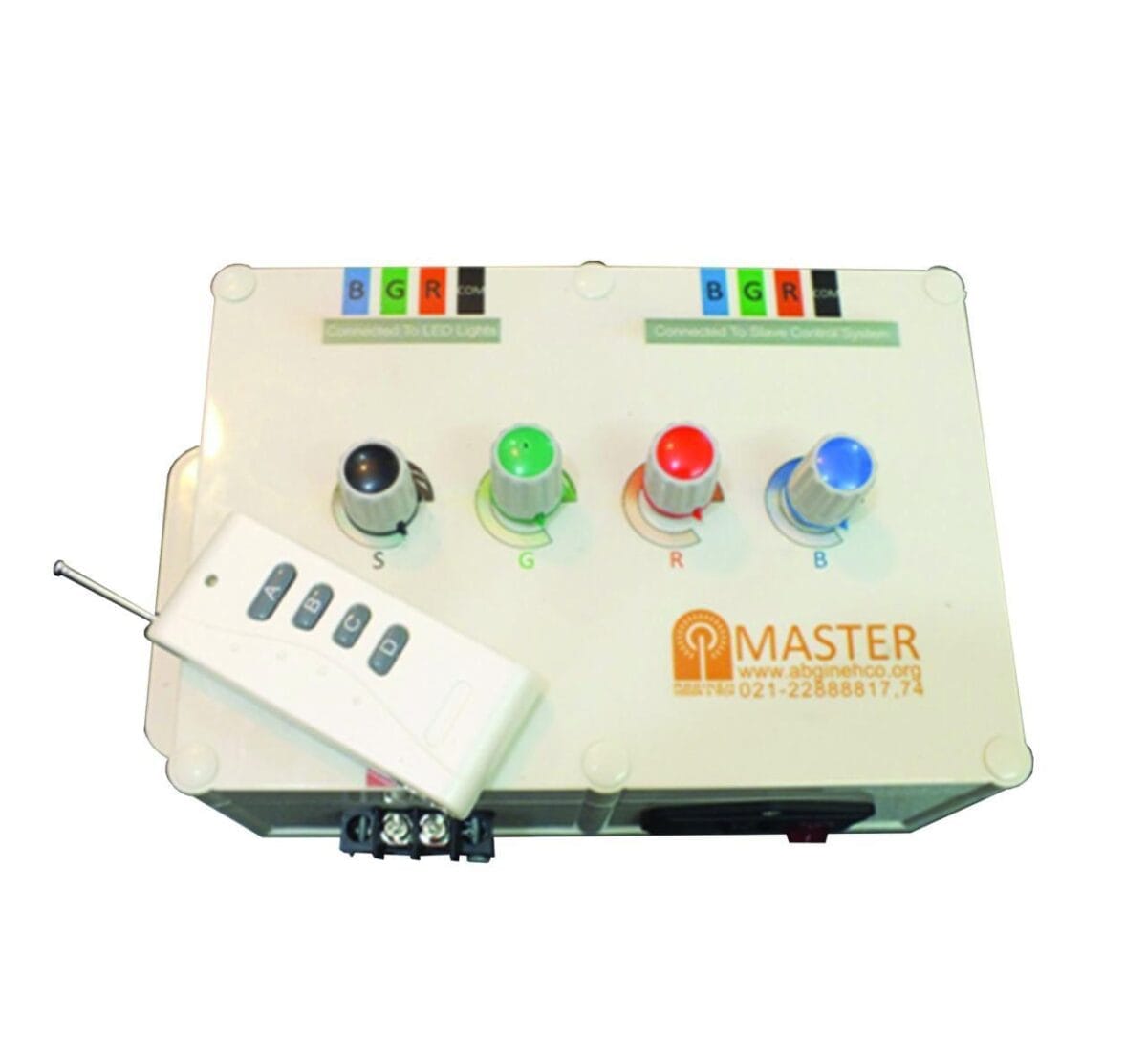

شکل ظاهریمشابه تصویر
جنس بدنهپلاستیک ABS
ابعاد :  طول * عرض * ارتفاع۲۷۵mm*151mm*83mm
ولتاژ  ورودی۲۲۰ ولت برق متناوب(AC)
ولتاژ  خروجیقابل انتخاب از یکی از ولتاژ های :  ۵ ولت , ۱۲ ولت, ۱۶ ولت یا ۲۴ ولت برق مستقیم(DC)
جریان دهی·       تا ۱۵ آمپر در ولتاژ ۵ ولت (هر خروجی ۵ آمپر)·       تا ۱۰ آمپر در ولتاژ ۲۴ ولت (هر خروجی ۳٫۵ آمپر)
اتصالات خروجی۱٫     ترمینال ۴ پایه جهت اتصال به لامپ۲٫     ترمینال ۴ پایه جهت اتصال به سیستم  SLAVE
اتصالات ورودی۲۲۰ ولت برق متناوب(AC)
رنج دمای کاری۲۰- تا ۴۵ درجه سانتیگراد
ویژ گی های کاربردی۱-     دارای ریموت کنترل جهت کنترل از راه دور (انتخاب رنگ ثابت یا تغییر رنگ)۲-     سرعت تغییر و ترکیب رنگ ها در نرم افزار سیستم تعریف شده است.

۳-     به صورت دستی محدوده سرعت را می توان تعریف کرد اما نحوه ترکیب قابل تغییر نمی باشد.



نحوه استفاده از سیستم کنترل نور MASTER  :

  1. دستگاه را به برق متصل نمایید کلید دستگاه را در وضعیت روشن (۱) قرار دهید در این حالت دستگاه آماده به کار می باشد. (شکل ۲)
  2. سیم های چراغ به کانکتور خروجی( اتصال به چراغ) وصل می گردد که لازم است ترتیب رنگ ها در آن رعایت شود و در صورت وجود مدار فرمان Slave سیم ها به ترتیب به آن وصل می شود. (شکل ۳)
  3. ورودی منبع تغذیه که باید (+) منبع تغذیه به (+) سیستم master و (-) منبع تغذیه به (-) master نصب گردد. (شکل ۵)
  4. قابلیت های دستگاه توسط ریموت قابل کنترل است.
    عملکرد ریموت چهار کاناله به صورت زیرمی باشد:
    کلید A: برای فعال کردن قابلیت تغییر رنگ اتوماتیک
    کلید B: برای روشن و خاموش رنگ قرمز
    کلید C: برای روشن و خاموش رنگ آبی
    کلید D: برای روشن و خاموش رنگ سبز
    با ترکیب کلیدهای B ,C ,D می‌توان هفت رنگ را تولید کرد. (شکل ۴)
  5. پنل ولوم ها
    بر یکی از پنل ها دستگاه چهار عدد ولوم قرار دارد که عملکرد آنها به صورت زیر می باشد:
    ولوم سرعت: این ولوم جهت انتخاب زمان یک دوره تغییر رنگ می باشد که با چرخاندن این ولوم می توانید زمان مناسب تغییر رنگ را انتخاب کنید. فقط در حالت اتوماتیک عمل می کند.
    ولوم R,G,B : سه عدد ولوم دیگر جهت تغییر شدت هر رنگ از خاموش تا روشن کامل می باشد که با این ولوم ها می توانید میزان شدت نوردلخواه خود در حالت دستی را انتخاب کنید. (شکل ۶)
